Ⅼ型メタル

木造住宅接合部補強金具
Ⅼ型メタル

  • Ⅼ型メタルⅡ‐EZ
  • size:350×200×50㎜ t=6
  • 圧縮:24.80KN(約2.5t)
  • 引張:48.80KN(約4.9t)

◆Ⅼ型メタル用途・特長
・建物内部より土台コーナー部などを補強する後付けタイプの火打ち金物です。
・床のネジレ現象による柱の抜け落ち、土台と大引等のズレ落ち防止に有効。
・金物本体の表面処理にユニクロメッキを採用。湿気などによる錆等の心配がありません。

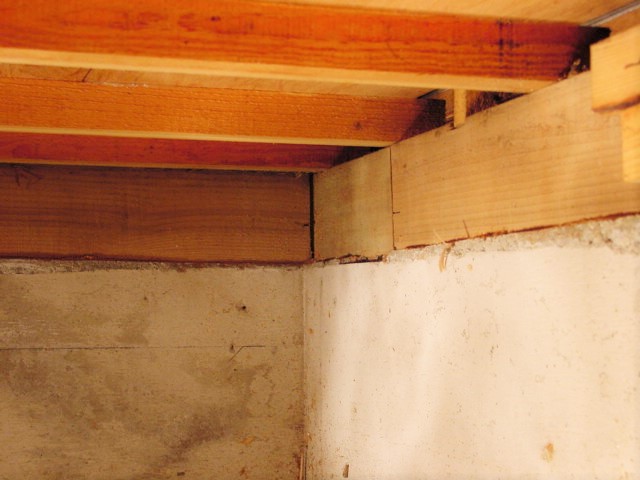

 ◆施工前◆
  土台の隅角部に入れる斜材の火打ち土台が
  無い場合、床の水平面が大きく変形しネジ
  レを起こす恐れがあります。







  • 商品名   Ⅼ型メタル AZ・CZ・EZ
  • 材 質   JIS G 3131 熱間圧延軟鋼板 SPHC
  • 表面処理  ユニクロメッキ
  • 付属部品  専用コーチスクリュー(M9×75Ⅼ)・・4本    丸ワッシャー(11×28×2t)・・4枚    SWワッシャー(M9用)・・4枚
          ※1セット当たりの部品数。EZは各3本・枚。
  • 試験機関  一般財団法人 日本品質保証機構



  • Ⅼ型メタルAZ
  • size:350×350×50㎜ t=6
  • 圧縮:31.25KN(約3.1t)
  • 引張:50.08KN(約5.1t)
  • Ⅼ型メタルCZ
  • size:250×250×50㎜ t=6
  • 圧縮:45.90KN(約4.6t)
  • 引張:49.15KN(約5.0t)

 ◆施工後◆
  Ⅼ型メタルを設置することで
       火打ち土台の役割を果たします。
